Líneas de embalaje
Bobinas de acero

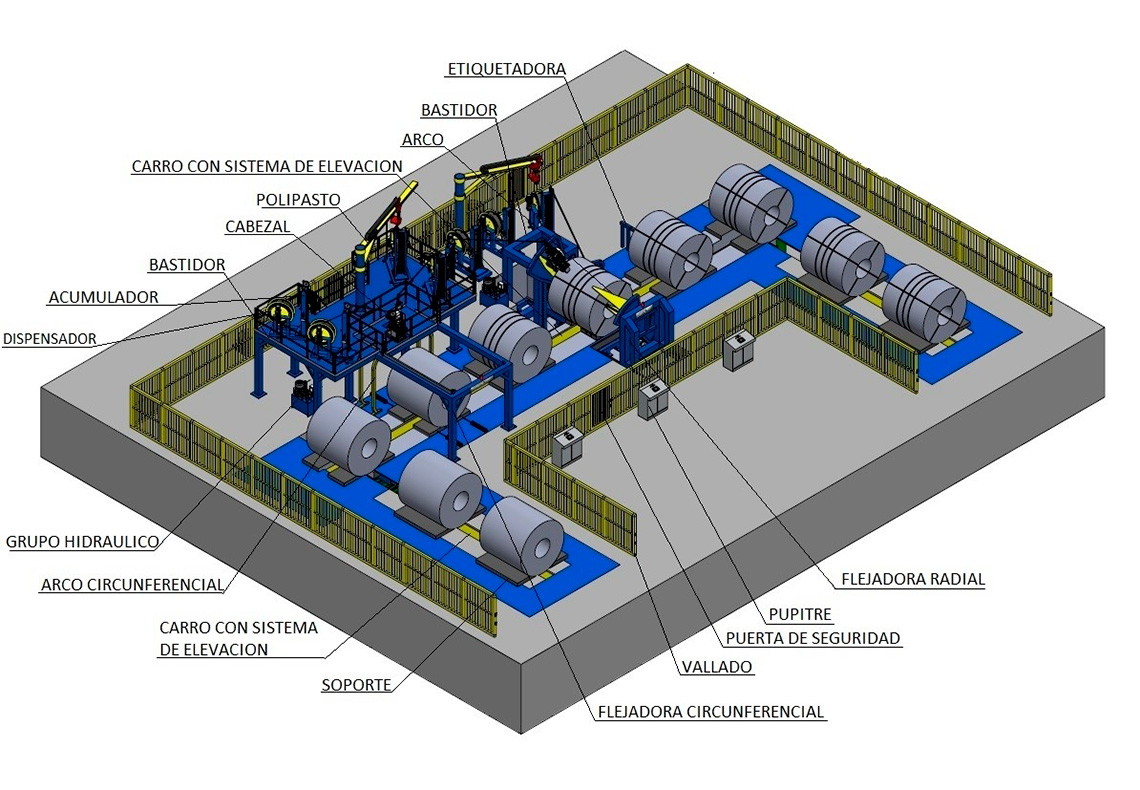

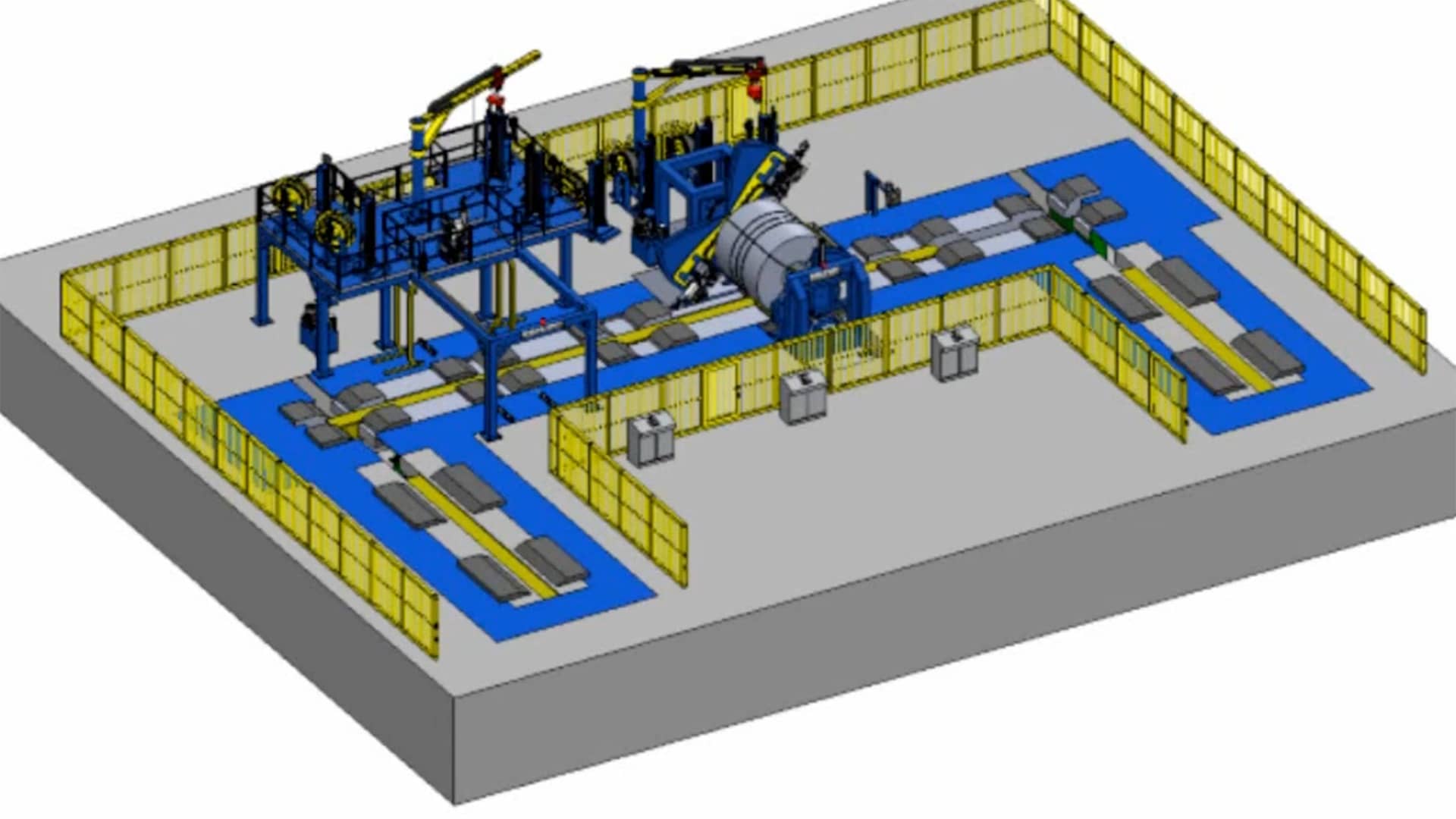

Una línea de embalaje & flejado para bobinas de acero es un conjunto de estaciones que trabajan coordinadas para mover, embalar & flejar y asegurar la bobina antes de su expedición o almacenamiento.
En el sector, este tipo de líneas se implantan para proteger la bobina frente a daños durante la manipulación e incluso para protegerlo ante los daños ambientales, y para aumentar la consistencia del embalaje con menos intervención manual.
Cómo diseñamos tu línea en SAIZAR
En SAIZAR diseñamos y suministramos proyectos llave en mano, ajustando el diseño a las necesidades del producto y a las circunstancias reales de tu planta.
Para que la línea encaje a la primera, dimensionamos contigo variables críticas como productividad, logística interna, posición de transporte, espacio disponible y tipo de flejado requerido.
Estaciones y módulos habituales en una línea de bobinas
Las líneas se plantean de forma modular, combinando estaciones según tu proceso (evacuación, embalaje, trazabilidad y expedición).
Transporte y posicionamiento de bobinas
Podemos integrar diferentes medios de transporte hasta la estación de flejado (según tu layout): carro transportador, transportadores de rodillos/cadenas, viga móvil, etc.
Los transportadores o carros se sincronizan con el resto de la línea para desplazar el producto de forma correcta y segura, adaptando el tipo de transportador o carro y configuración al peso y a la geometría de la bobina.
Estación de flejado (circunferencial, radial o combinado)
Para bobinas, el flejado suele definirse como:
- Circunferencial
- Radial
- Circunferencial + radial (combinado)
En SAIZAR realizamos el flejado de las bobinas con fleje de acero o poliéster (PET), y en anchos típicos industriales 16 / 19 / 25 / 32 mm según aplicación.
Además, en el mercado es habitual usar el flejado radial a través del ojo como refuerzo para transporte/almacenamiento, combinado con circunferencial cuando el objetivo es máxima estabilidad.
Sujeción/seguridad previa al flejado (pisadores y sincronismos)
En líneas de corte donde la bobina llega a torreta giratoria, un pisador puede mantener sujetas las puntas de banda antes de completar el flejado circunferencial. Se diseña para no interferir con otros pisadores y se sincroniza con los movimientos del carro/torreta giratoria.
Pesaje y trazabilidad (etiquetado automático)
Si necesitas trazabilidad, podemos integrar:
- Sistemas de pesaje integrables en carros, mesas, transportadores o elevadores; el peso puede visualizarse y transmitirse al PC del cliente, e incluso enviarse a la etiquetadora para imprimirlo.
- Etiquetado automático, con opciones de etiqueta sobre papel o plaquita (plástico/metal/cerámica), incluyendo datos de producto, fecha, QR, códigos de barras, etc.
Plastificado/envoltura para protección

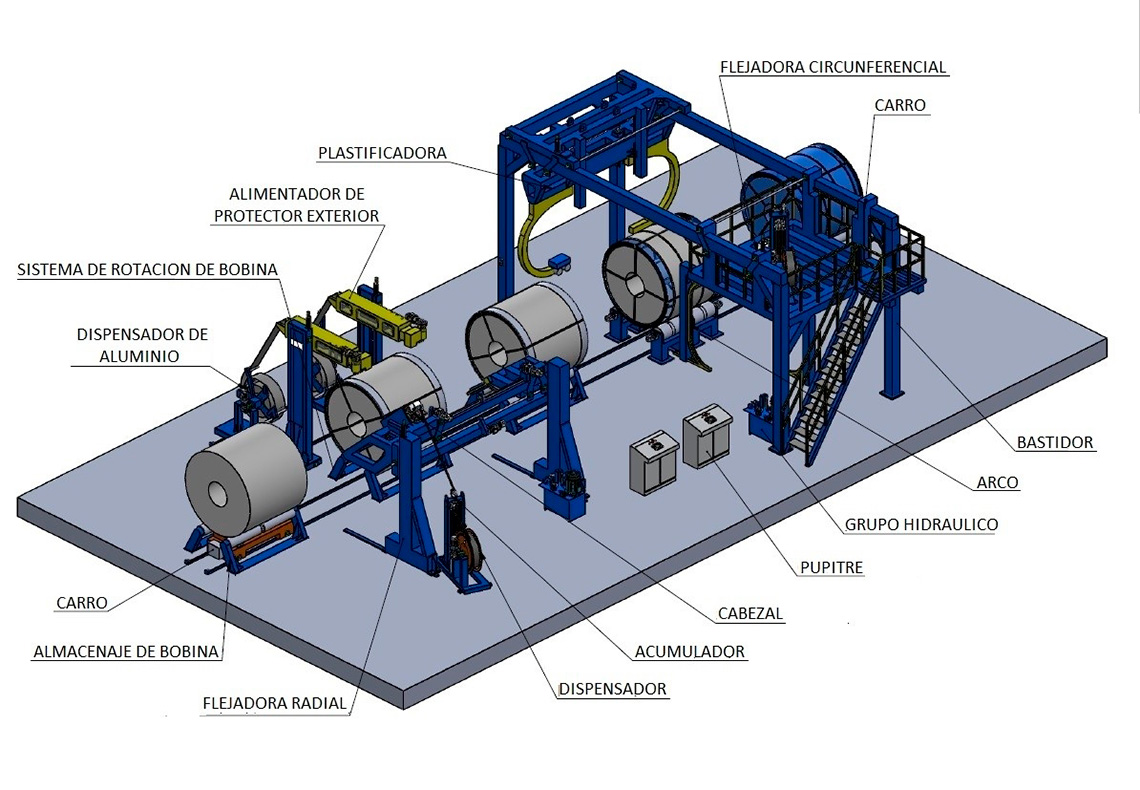

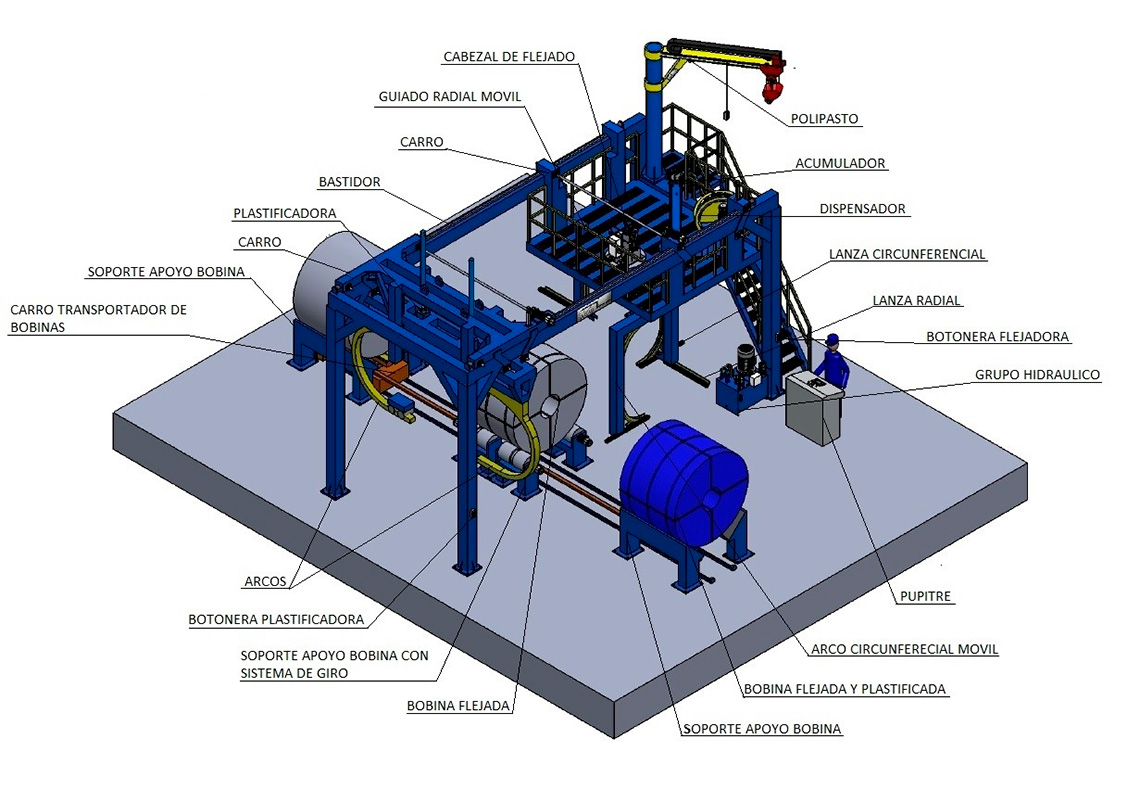

Cuando el objetivo es protección superficial, podemos incorporar el plastificado perimetral sobre el diámetro exterior de la bobina (y otras configuraciones según necesidad). También es posible que el plastificado sea realizado por el diámetro interior de la bobina, protegiendo el producto tanto por su parte exterior, así como en su parte interior.
A nivel sector, estas soluciones se utilizan para reducir exposición a polvo/oxidación y daños en manipulación.
Corte automático de fleje (cuando hay flejado manual)
Si en tu planta se realiza el flejado de manera manual y quieres ganar velocidad y repetitividad, una cortadora automática de fleje permite programar longitudes y cantidades desde una pantalla táctil y preparar flejes para múltiples líneas. Corta fleje de acero o poliéster en anchos 16–32 mm y espesores 0,4–1,30 mm (según configuración).
Sistemas de embalaje y flejado de SAIZAR
Embalaje consistente y repetible:
reduciendo variaciones de flejado y manipulación manual
Mayor seguridad operativa:
al automatizar movimientos y tareas críticas alrededor de bobinas
Protección del producto:
frente a polvo/oxidación y daños por manejo (según el alcance del embalaje
Beneficios en planta
Embalaje consistente y repetible:
reduciendo variaciones de flejado y manipulación manual
Mayor seguridad operativa:
al automatizar movimientos y tareas críticas alrededor de bobinas
Protección del producto:
frente a polvo/oxidación y daños por manejo (según el alcance del embalaje
Trazabilidad real:
peso integrado + etiquetado automático conectado a tus sistema
Adaptación total al layout:
transportes, estaciones, sincronismos, espacios y productividades
Contacta con nuestro departamento técnico para una solución personalizada
Checklist para dimensionar tu línea de embalaje de bobinas
Para preparar una propuesta sólida, normalmente necesitamos:
Peso y temperatura máxima:
de la bobina
Medidas:
diámetro interior, diámetro exterior, anchura (altura) y espesor de banda
Cómo llega la bobina:
a la estación carro, viga móvil, rodillos o cadenas
Posición de transporte:
ojo vertical / ojo horizontal paralelo / ojo horizontal perpendicular
Productividad:
objetivo (bobinas/hora)
Fleje requerido:
acero o PET, anchura/espesor, y tipo de flejado
Tipo de sellado:
entalladura, enlazador, puntos de soldadura TIG (acero) o fricción-vibración (poliéster)
Elementos adicionales:
pesaje, etiquetado, elevación, giro, pisador, plastificado, transportes, etc
Espacio disponible
Embalaje de la bobina:
como debe quedar embalada, mostrándolo con fotos, para que podamos cogerlo como referencia
Servicio técnico y repuestos
Además del diseño e instalación, contamos con asistencia técnica para mantenimiento y suministro de repuestos, incluyendo el soporte técnico necesario para asegurar que la Línea trabaje las 24/7.
Preguntas frecuentes
¿Qué diferencia hay entre flejado circunferencial y radial en bobinas?
El circunferencial abraza el exterior de la bobina; el radial pasa por el diámetro interior (ojo de la bobina). En muchos casos se combinan para máxima estabilidad.
¿Podemos flejar bobinas con acero o con PET en la misma línea?
Sí, dimensionamos la estación según el fleje requerido (acero o poliéster) y los anchos típicos de aplicación.
¿Qué datos necesitáis para ofertar una línea de embalaje de bobinas?
Medidas mínimas y máximas de la bobina, peso, temperatura máxima, productividad, posición de transporte (ojo vertical/horizontal), tipo de flejado/sellado, espacio disponible y saber como se quiere realizar el embalaje del producto.
¿La posición “ojo vertical” u “ojo horizontal” afecta al diseño?
Sí, condiciona el transporte, la estación de flejado y las necesidades de giro/posicionamiento.
¿Podemos integrar pesaje y que el peso salga en la etiqueta?
Sí, el pesaje puede integrarse en distintos equipos y el dato puede enviarse a etiquetado para imprimirse.
¿Cuándo tiene sentido incorporar un pisador en líneas de corte?
Cuando necesitas sujetar las puntas de banda en torreta giratoria antes de realizar el flejado circunferencial, con movimientos sincronizados para asegurar la sujeción previa al proceso.
¿Podemos añadir plastificado/envoltura como parte del embalaje?
Sí, se puede incorporar plastificado perimetral y radial (y otras configuraciones según necesidad) para proteger el producto.
Si hacemos flejado manual, ¿podemos automatizar el corte del fleje?
Sí, una cortadora automática prepara flejes a medida (longitudes/cantidades) y corta fleje de acero o poliéster en diferentes anchos y espesores indicados.
¿Las líneas se adaptan a los diferentes transportadores o sistemas de transporte?
Sí, integramos transportadores o carros de transporte sincronizados con otras estaciones, adaptando la línea y su configuración al producto.
¿Ofrecéis soporte postventa y repuestos?
Sí, disponemos de asistencia técnica y repuestos, incluyendo el mantenimiento de la línea para que esté operativa las 24/7.
